제품 상세 정보:
|
| 제품 이름: | TFW4-160R2 | 기능: | 플라스틱 사출 성형기 |
|---|---|---|---|
| 적용: | 자동차 부품, 전자 3C | 색상: | 적어 & 노란색 |
| 판매 후 서비스: | 공급하세요 | 보증: | 12 달 |
| 주요 단어: | 높은 생산성 | 용도:: | 전자 3C 산업, 자동차 산업 |
| 강조하다: | 수직 단일 셔틀 테이블 주입 기계,120톤 회전 주사형조기,낮은 작업 테이블 수직 삽입 폼 머신 |
||

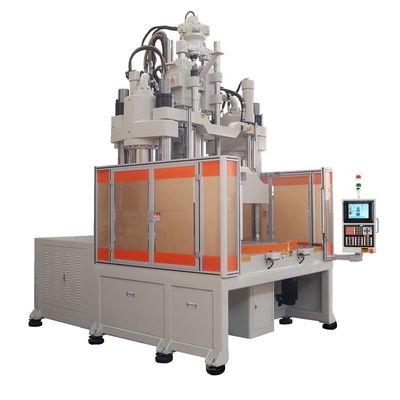

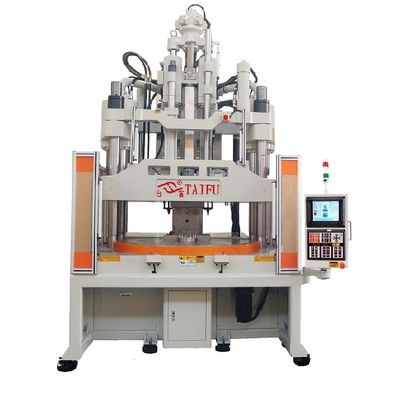

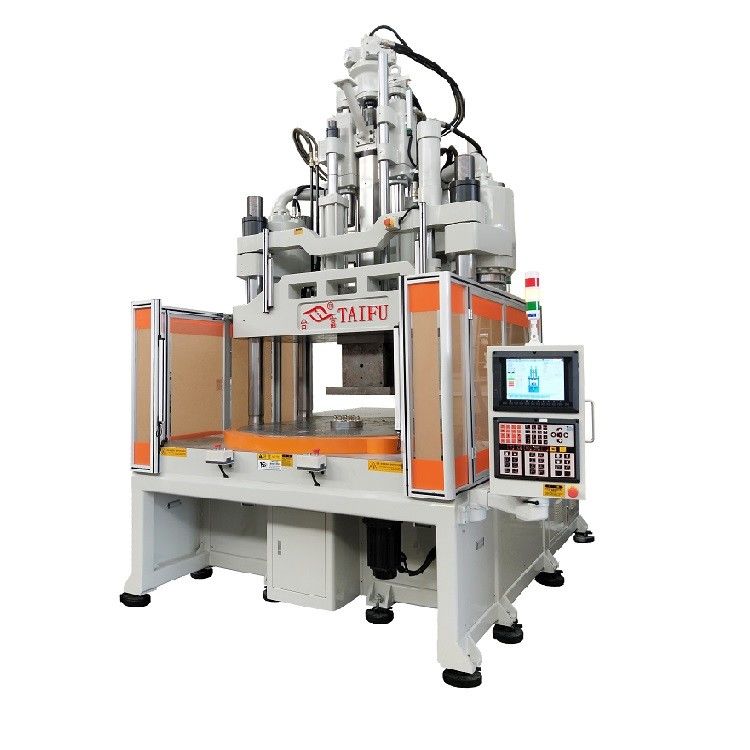

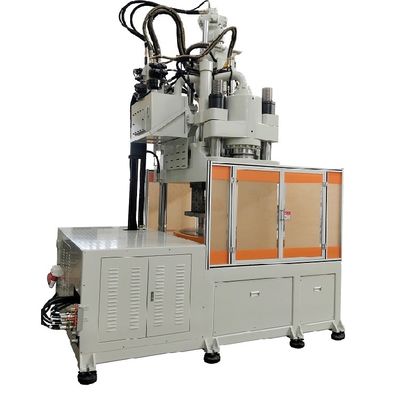

120톤 낮은 작업 벤치 수직 회전 주입 폼 머신 CE 인증서
Taifu 낮은 스테이션 수직 회전 테이블 주사 폼핑 기계는 작업이 더 편리하고 안전하도록 하는 인체공학적 작업 테이블을 채택합니다.최소 회전 디스크 지름은 810mm이고 최대 지름은 최대 2300mm입니다기계는 높은 성능의 제어 시스템을 갖추고 있어 높은 품질의 주사 정밀성과 안정성을 보장합니다. 수직 회전 테이블 주사 폼 머신,독특한 회전 가능한 디스크 디자인으로 인해 자동화 장비의 확장 등과 함께 사용할 수 있습니다.고품질 및 효율적인 복잡한 형태 및 특수 제품의 자동화 생산을 달성하기 위해현재 자동차 부품과 신에너지 산업에서 널리 사용됩니다.
사양
기계 기술 매개 변수
| 항목 | UNIT | TFW4-85R2 | TFW4-120R2 | TFW4-160R2 | |||||||
| 주사 단위 | |||||||||||
| 스루브 스트록 | mm | 140 | 160 | 200 | |||||||
| 나사 직경 | mm | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |
| 이론적 주입 부피 | cm3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |
| 주입 무게 (PS) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |
| 오전 | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||
| 최대 주입 압력 | MPa | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||
| 주사율 | cm3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |
| 최대 주입 속도 | mm/s | 124 | 126 | 105 | |||||||
| 스크루 회전 속도 | rp.m | 10~280 | 10~280 | 10~280 | |||||||
| 포지셔닝 링 지름 | mm | 120 | 120 | 120 | |||||||
| 플래튼 에서 나오는 노즐 | mm | ≥45 | ≥45 | ≥45 | |||||||
| 클램핑 유닛 | |||||||||||
| 클램프 힘 | KN (톤) | 833(85) | 1176 ((120) | 1568 ((160) | |||||||
| 클램핑 스트로크 | mm | 280 | 300 | 350 | |||||||
| 미니 폼 두께 | mm | 230(310) | 280 ((380) | 300 ((400) | |||||||
| 막스. 오픈 | mm | 510 ((590) | 580(680) | 650 ((750) | |||||||
| (L*W) 최대 크기 | mm | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||
| 회전장 스테이션 수 | mm | 2 | 2 | 2 | |||||||
| (D) 회전 테이블 크기 | mm | φ1010 | φ1200 | φ1400 | |||||||
| 에젝터의 QTY | pcs | 3 | 5 | 5 | |||||||
| 상단 바 간격 | mm | 80 | 80 | 100 | |||||||
| 발사체 거리 | mm | 100 | 100 | 110 | |||||||
| 추출력 | KN (톤) | 45(4.6) | 45(4.6) | 45(4.6) | |||||||
| 다른 것 | |||||||||||
| 시스템 압력 | Mpa ((kgf/cm2) | 13.7 ((140) | 13.7 ((140) | 13.7 ((140) | |||||||
| 오일 탱크 용량 | L | 350 | 430 | 500 | |||||||
| 전력 | KW | 15+22 | 18+22 | 22+22 | |||||||
| 히터 전력 | KW | 7.0 | 10.7 | 13.7 | |||||||
| 기계 차원 | L*W | m | 2.5*19 | 2.6*20 | 2.9*22 | ||||||
| H(충격 흡수발을 제외한) | m | 미니:2.5 (최대:2.95) | 미니:2.9 (최대:3.6) | 미니:3.3 ((최대:4.1) | |||||||
| 냉각수 용량 | L/min | 40 | 50 | 50 | |||||||
| 작업판의 높이+(충격 흡수발을 제외한) | mm | 780+(70) | 820+(70) | 915+(80) | |||||||
| 기계 무게 | 톤 | 6.5 | 9.5 | 12.8 | |||||||
특징
1.세르보로 작동하는 회전 기기
회전 테이블의 회전 움직임은 고속, 부드럽고 안정적인 (저한 진동) 회전 움직임을 실현하는 서보 모터 드라이브에 의해 수행됩니다.따라서 형성 주기의 안정성을 향상시킵니다..
2폼 설치용 공간
폼을 설치 할 충분한 공간이 있으며 제품 모양의 복잡성으로 인해 큰 폼을 사용하거나 슬라이드 폼을 사용해도 잘 대처 할 수 있습니다.
3에너지 절감 구동 시스템
수압 시스템은 에너지 절감 세르보 모터에 의해 구동됩니다. 이것은 에너지와 전기를 절약하고 기계 주기를 단축하고 장비의 사용 수명을 증가시킵니다.그리고 생산 효율을 향상시킵니다..
4- 극저 작업면
Ergonomically 설계 ultra-low 작업 테이블은 쉽게 폼을 싣고 풀고,그리고 생산의 효율성과 안전성을 효과적으로 향상시킵니다..

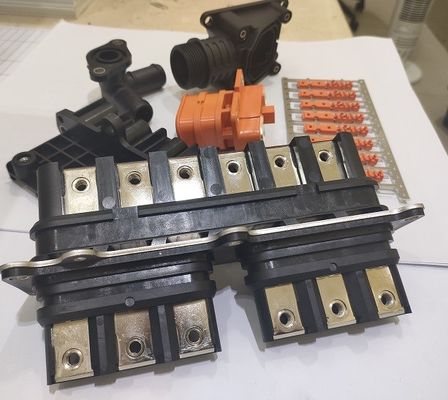

적용
왜 우릴 선택했지?
1최고의 제품 품질과 가장 경쟁력 있는 가격
2- 생산에 경험이 많은 기술 인력.
3맞춤형 디자인과 생산
4우수한 사전 판매 및 판매 후 서비스.
FAQ
Q1: 배달 전에 모든 상품을 테스트합니까?
네, 배달 전에 100% 테스트를 합니다.
Q2: 귀하의 지불 조건은 무엇입니까?
T/T 30% 보증금, 70% 출발 전에.
Q3: 수직 주사 펌핑 머신을 사용하여 어떤 종류의 제품을 생산 할 수 있습니까?
수직 주사형조각 기계는 일반적으로 삽입형조각 부품, 초조각 제품, 수직 초조각 케이블 및 커넥터와 같은 제품을 생산하는데 사용됩니다.소형 정밀 부품.
Q4: 포장 및 운송?
스풀은 내부에 플라스틱으로 덮여 있고 외부에 카튼으로 포장되어 있습니다.
Q5: 배송시간은 어떻게 되나요?
일반적으로 사전 지불을 받은 후 20~45일이 소요됩니다.
